Графитни ваздушни лежајеви

Семицорек графитни ваздушни лежајеви су високо прецизна аеростатска компонента дизајнирана да обезбеди линеарно и ротационо кретање без трења за ултра прецизне машине. Произведено од специјализоване класе изостатикапорозни графит, овај лежај користи природну пропусност угљеничне микроструктуре да створи уједначен, крут и стабилан ваздушни јастук. За разлику од конвенционалних лежајева који се ослањају на избушене отворе, графитни ваздушни лежајеви користе милионе субмикронских пора на целој својој површини да делују као ограничавач, обезбеђујући савршено распоређен профил притиска без нагиба или скокова притиска.

Техничке спецификације

На основу извештаја о испитивању узорка, Семицорек графит показује следећа сертификована својства:

Кључне карактеристике и предности

Уједначена дистрибуција притиска: Структура пора од 0,5 µм ствара „завесу“ од ваздуха, елиминишући таласање притиска повезано са лежајевима са отвором и обезбеђујући супериорну крутост на нагиб.

Кретање без трења: нулто статичко и динамичко трење (без пријањања) омогућава бесконачну резолуцију позиционирања и нулто хабање, продужавајући живот система на неограничено време.

Заштита од судара (меко слетање): Графитна површина Схоре 53 ХС не изазива оштећења. У случају губитка ваздуха, лежај се нежно слаже на вођицу, делујући као суво мазиво и спречавајући катастрофална оштећења прецизне вођице.

Високо пригушивање: Тхепорозни графитматрица природно апсорбује вибрације, обезбеђујући ефекат пригушења „стискајућег филма“ који побољшава време слагања и динамичку стабилност у апликацијама за скенирање.

Компатибилност у чистим просторима: Семицорек графитни ваздушни лежајеви раде без уља или масти, што их чини идеалним за окружења чистих соба ИСО класе 1 уобичајена у производњи полупроводника.

Визуелне карактеристике

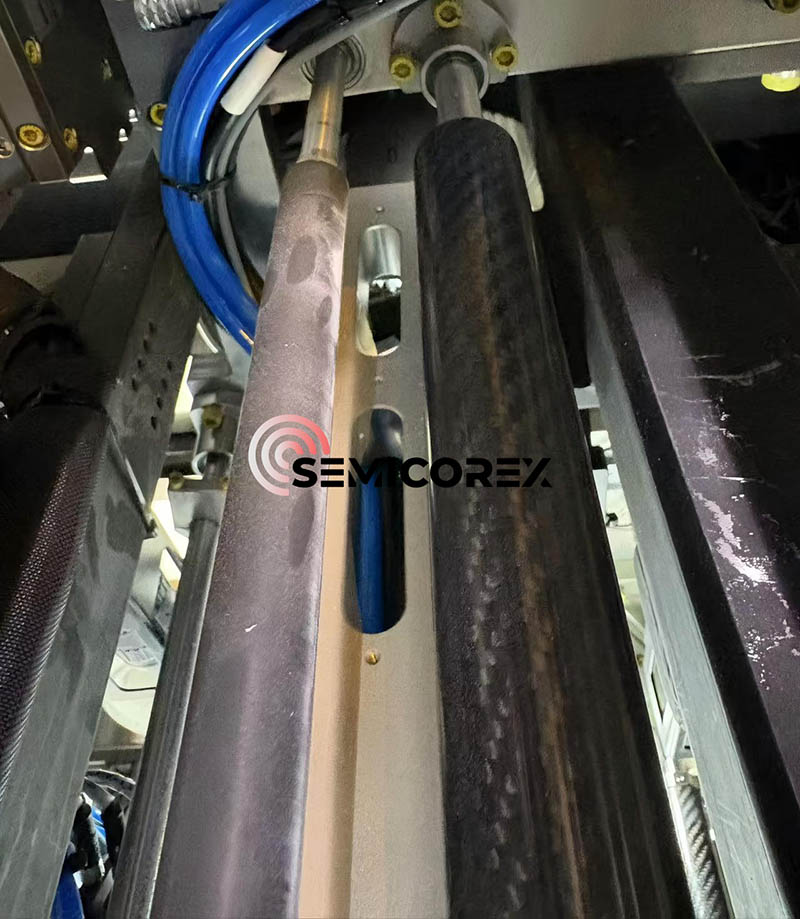

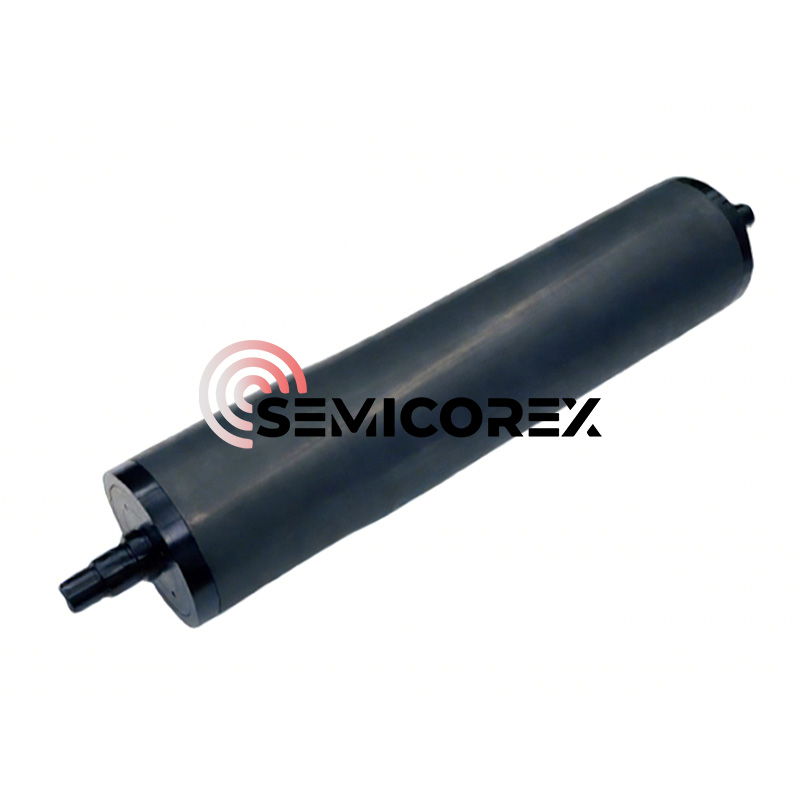

Визуелна инспекција компоненти графитних ваздушних лежајева (позивајући се на дате слике) открива:

Површинска обрада: Мат, угаљ-сива завршна обрада карактеристична за прецизно брушени графит.

Геометрија: Доступан у линеарним конфигурацијама шипки са обрађеним прорезима за монтажу или вакуумско чишћење. Порозна површина изгледа униформна голим оком, прикривајући микроскопску мрежу пора.

Монтажа: Дизајнирано за интеграцију са прецизно обрађеним прорезима или системима за монтажу са кугличним клиновима како би се обезбедила паралелност са вођицом.

Историјски контекст и технолошка еволуција

Границе контактних лежајева

Деценијама, стандард за линеарно кретање постављали су рециркулацијски куглични лежајеви и ваљкасти клизачи. Иако су робусни, ови системи пате од инхерентних ограничења дефинисаних Хертзовим контактним стресом. Физички контакт између котрљајућих елемената и трке ствара трење, топлоту и честице хабања. У ултра-прецизним апликацијама, „бука“ коју стварају лоптице које циркулишу ствара таласање брзине које је неприхватљиво за метрологију на нанометарском нивоу. Штавише, потреба за подмазивањем доводи до загађивача и захтева за одржавањем који су некомпатибилни са савременим стандардима чистих просторија.

Аеростатска револуција

Прелазак на ваздушне лежајеве означио је фундаментални помак у дизајну машина. Одвајајући површине ваздушним филмом, инжењери су елиминисали механички контакт. Рани ваздушни лежајеви су користили компензацију отвора. У овом дизајну, компримовани ваздух се доводи кроз неколико прецизно избушених рупа (отвора) и дистрибуира кроз жлебове.

Ограничења дизајна отвора:

Градијент притиска: Притисак значајно опада како се ваздух удаљава од отвора/жлеба, смањујући ефикасност оптерећења.

Пнеуматски чекић: Запремина ваздуха заробљена у жлебовима може деловати као кондензатор, што доводи до самопобуђених вибрација или „ударања“.

Зачепљење: Једна честица прашине може блокирати отвор, узрокујући тренутни квар лежаја.

Катастрофални удеси: Лежајеви са отвором су обично направљени од тврдог метала (алуминијум, нерђајући челик). Ако дође до прекида довода ваздуха, контакт метала на метал или метал на граниту доводи до озбиљног огреботина и кидања.

Појава технологије порозних медија

Ваздушни лежајеви порозних медија, као што су они који користе порозни графит, решили су ове проблеме коришћењем самог материјала лежаја као ограничавача.

Историја: Развијена средином 20. века, али усавршена за комерцијалну употребу 1980-их и 90-их, технологија порозног угљеника је користила процес синтеровања да би створила материјал са милионима микроскопских, кривудавих путева.

Пробој: Кључ је био у контроли производног процеса како би се осигурала изотропна пропустљивост. Спецификација графитних ваздушних лежајева просечног пречника пора од 0,5 µм представља зрелу итерацију ове технологије, оптимизујући ограничење протока како би се максимизирала крутост уз минимизирање потрошње ваздуха. Ова еволуција је трансформисала ваздушне лежајеве из деликатних лабораторијских инструмената у робусне индустријске компоненте способне да раде у тешким условима обраде.

Наука о материјалима: Дубоко зароните у порозни графит за ваздушно лежиште

Производња изостатског графита

Графитни ваздушни лежајеви су идентификовани као изостатски графит. Овај производни процес се разликује од екструдираног или обликованог графита.

Сирови материјал: Нафтни кокс високе чистоће је микронизован у честице (повезано са фином структуром која се види у спецификацији пора од 0,5 µм).

Хладно изостатичко пресовање (ЦИП): Прашак се ставља у калуп и подвргава ултрависоком притиску из свих праваца (притисак течности). Ово осигурава да је густина (1,74 г/цм³) уједначена у целој гредици. Ова изотропија је кључна јер обезбеђује да ваздух струји кроз лежај истом брзином у свим правцима, спречавајући „нагињање“ или неравномерно подизање.

Графитизација: Гредица се загрева на ~3000°Ц. Ово поравнава кристалну структуру, претварајући угљеник у графит. Овај процес даје специфичну отпорност од 13,02 µΩ·м, што је кључни индикатор степена графитизације и термичке стабилности.

Мицроструцтурал Аналисис

Величина пора (0,5 µм): Ово је димензија "Златокосе".

Ако су поре превелике (> 1,0 µм): Потрошња ваздуха постаје превелика, а лежај губи крутост (превише цури).

Ако су поре премале (< 0,1 µм): лежиште захтева непрактичне улазне притиске да би створило подизање, а време одзива постаје споро.

0,5 µм: Представља оптимизацију за стандардне индустријске системе компримованог ваздуха (80 ПСИ), ефикасност балансирања са високим капацитетом оптерећења.

Густина (1,74 г/цм³): Типични густи графит се креће од 1,70 до 1,85 г/цм³. Вредност од 1,74 указује на порозност од отприлике 15-20%. Ова запремина "празног простора" делује као унутрашњи резервоар, обезбеђујући стабилан довод ваздуха у лице.

Мецханицал Робустнесс

Чврстоћа на притисак (127,0 МПа): Ова вредност је значајна. То значи да лежај може издржати огромна оптерећења без структуралног квара. За контекст, типичан бетон је ~30 МПа. порозни графит за ваздушно лежиште је четири пута јачи од бетона на компресију. Ово омогућава да се лежај стегне или преднапрегне уз велике магнетне силе без пуцања.

Чврстоћа на савијање (80,7 МПа): Ово је високо за графит. Осигурава да се јастучићи лежаја не деформишу или шкљоцну под моментима савијања примењеним током убрзања или неусклађености монтаже.

Трибологија и "меко слетање"

Тврдоћа по Шору од 53 ХС (Склероскоп) га сврстава у категорију "средње тврдоће" за графит (мекши од неких екстремно густих разреда који могу бити 70-80 ХС).

Триболошка корист: У случају судара, материјал лежаја мора бити жртвован. Гранит (водич) је много тврђи. Схоре 53 графит ће се након ударца избрусити у фини прах, подмазујући клизач и спречавајући пренос енергије у гребање гранита. Ово својство које се самоподмазује је ултимативна полиса осигурања за скупе машине.
