Систем топлотних поља на бази угљеника

● 2026-07-02 ● - ● Оставите ми поруку

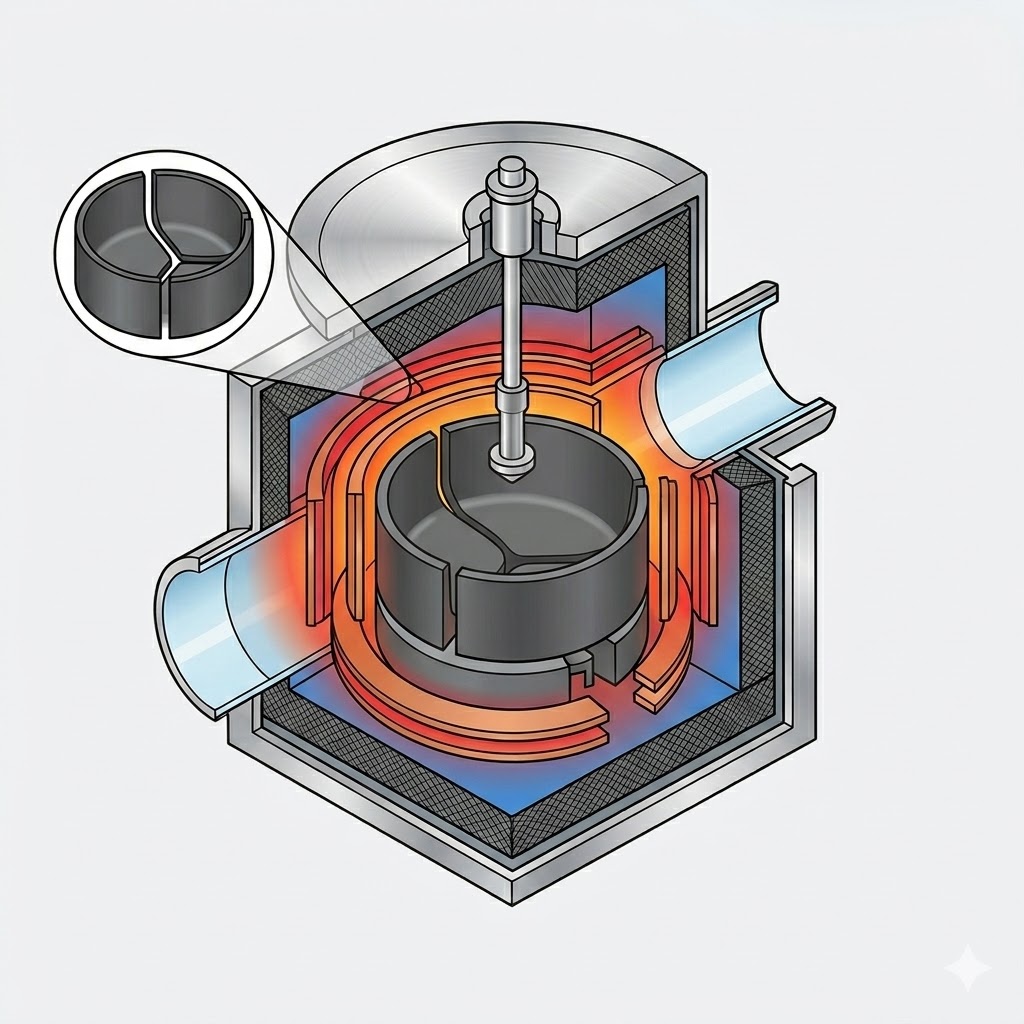

1. Улога топлотних поља базираних на угљенику еволуирала је од изолационих компоненти до регулатора прозора процеса

Вредност топлотног поља заснованог на угљенику превазилази традиционалну топлотну изолацију. У савременим системима раста кристала, функционише као свеобухватна платформа за контролу процеса која директно утиче на квалитет кристала, продуктивност и оперативне трошкове. Његове основне функције могу се сажети у четири нивоа:

Функционални ниво	Примарна функција	Кључни индикатори учинка

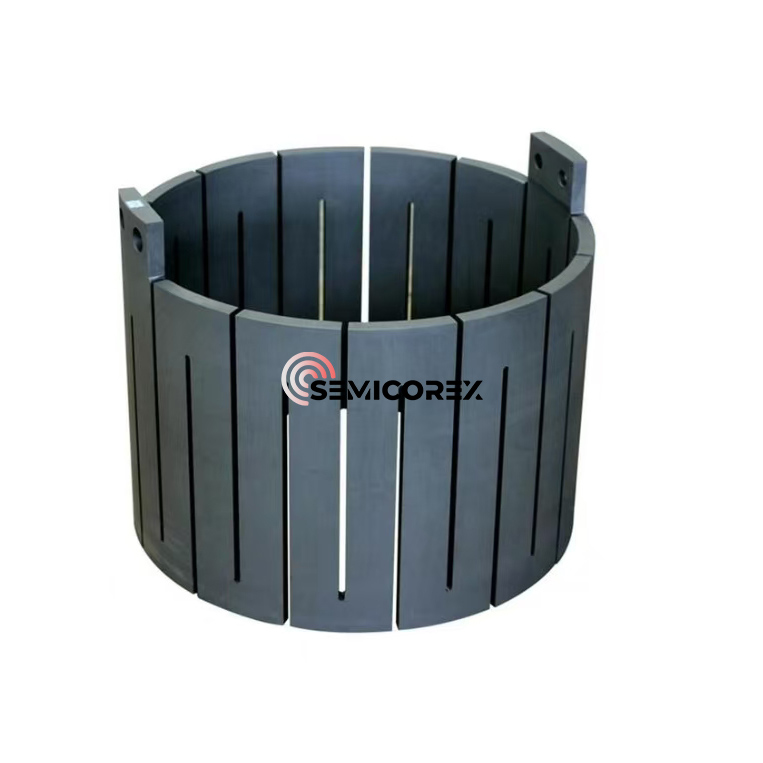

Структурна подршка	Подржавакварцне лончиће, грејачи, топлотни штитови, иинсулациони цилиндрида би се обезбедила механичка стабилност система топлотних поља великих размера.	Величина пећи, димензије термичког поља, величина лончића и капацитет пуњења
Дистрибуција топлоте	Контролише путеве зрачења, проводљивости и конвекције, регулишући термичку равнотежу између талине и интерфејса раста кристала.	Градијент температуре, облик интерфејса, брзина повлачења и потрошња енергије
Управљање протоком гаса	Води проток аргона и, у СиЦ ПВТ системима, транспорт материјала у парној фази док уклања испарљиве врсте као што су СиО и ЦО.	Карактеристике поља протока, нивои нечистоћа кисеоника и угљеника, формирање наслага и век трајања термичког поља
Контрола квалитета	Утиче на концентрацију кисеоника, концентрацију угљеника, униформност отпора, густину дислокација, дистрибуцију напона и стабилност кристалне структуре.	Компатибилност са силицијумом Н-типа, контрола политипа СиЦ и управљање дефектима

Јавно доступне спецификације опреме указују на то да је фотонапонска технологија раста кристала Цзоцхралски (ЦЗ) ушла у нову фазу коју карактеришу веће пећи, већа термална поља, повећан капацитет пуњења, интелигентно извлачење кристала и напредна контрола ниске количине кисеоника.

Према објављеним спецификацијама, неки напредни системи за раст кристала имају величину главне коморе од Φ1700 × 2100 мм и подржавају топлотна поља до 42 инча у пречнику. Компатибилне величине лонаца укључују 33, 37, 40 и 42 инча, што одговара капацитетима пуњења од приближно 700 кг, 1000 кг, 1200 кг и 1300 кг, респективно.

Поред тога, ови системи показују значајна побољшања у оперативној ефикасности, укључујући:

· Потрошња енергије раста константног пречника до 42 кВ

· Потрошња расхладне воде до 20 м³/х

· Дневна производња кристала преко 200 кг

· Компатибилност са технологијом Цонтинуоус Цзоцхралски (ЦЦз) и конфигурацијама раста кристала уз помоћ магнетног поља

Ови развоји показују да је дизајн термалног поља постао критичан фактор у одређивању квалитета кристала, ефикасности производње и укупних трошкова производње.

2. Димензије пећи

2.1 Фотонапонске ЦЗ пећи за раст од једног кристала

Скалирање ЦЗ пећи за раст кристала укључује много више од једноставног повећања димензија пећи. Успешан дизајн пећи великих размера захтева координирану оптимизацију следећих параметара:

· Пречник главне коморе

· Висина помоћне коморе

· Димензије отвора грла

· Величина лончића

· Зазор топлотног штита

· Интерфејси за напајање

· Вакуумски и издувни путеви

Типична инжењерска логика иза дизајна пећи великих размера је сажета у наставку:

Параметар	Инжењерски значај	Утицај на перформансе термичког поља
Пречник главне коморе	Одређује максимални пречник топлотног поља, дебљину изолације и димензије грејача.	Веће коморе повећавају топлотну инерцију, што доводи до споријег температурног одзива.
Величина отвора за грло	Одређује дозвољене димензије кристалних шипки, топлотних штитова, цилиндара за вођење и склопова горњих осовина.	Претерано мало грло ограничава флексибилност дизајна топлотног поља и структуре за вођење протока.
Висина помоћне коморе	Одређује способност дужине кристала, простор за хлађење и време циклуса екстракције кристала.	Већа висина подржава дужи раст кристала и већи производни потенцијал.

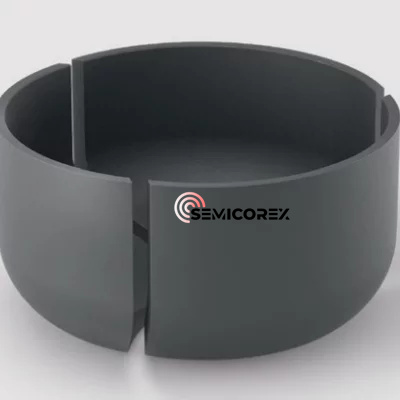

Цруцибле Диаметер	Одређује почетни капацитет пуњења, дубину топљења и област растварања кисеоника.	Већи лончићи повећавају продуктивност, али чине контролу кисеоника изазовнијом.
Екстерни интерфејс за храњење	Омогућава ОЦз, ЦЦз или вишеструке операције пуњења.	Продужује производне циклусе и повећава производњу, али такође повећава ризик од акумулације нечистоћа.

Треба разликовати две различите метрике наплате:

Почетни капацитет пуњења

Ово се односи на количину сировог материјала убаченог у лончић у једном тренутку и директно је одређена величином лончића. Јавно доступне спецификације опреме обично указују на капацитете у распону од 700 кг до 1300 кг.

Укупан капацитет пуњења по кампањи пећи

Ово укључује више циклуса пуњења или континуиране операције храњења током комплетне производње. Као резултат, укупан материјал обрађен током кампање за пећи може бити знатно већи од почетног пуњења.

На пример, поређења индустрије објављена у документима јавног проспекта показују да:

· Термичко поље од 32 инча може да обради до 3000 кг материјала по кампањи пећи.

· Термичко поље од 36 инча може обрадити до 3500 кг материјала по кампањи пећи.

Ове вредности представљају укупну производњу током целог радног циклуса, а не једнократни капацитет пуњења лончића.

2.2 СиЦ ПВТ пећи за раст кристала

Скалирање ПВТ пећи за раст кристала од силицијум карбида (СиЦ) је знатно изазовније од повећања конвенционалних силицијум ЦЗ система.

За разлику од Цзоцхралског процеса, кристали СиЦ се не узгајају из растопљене фазе. Уместо тога, физички транспорт паре (ПВТ) се ослања на сублимацију изворног праха СиЦ на изузетно високим температурама. Настале врсте паре се транспортују дуж аксијалног температурног градијента и затим кристалишу на релативно хладнијем СиЦ кристалу.

Студија коју је објавило Краљевско друштво за хемију (РСЦ, 2026) о расту кристала СиЦ ПВТ од 150 мм описује термални систем који се састоји од пет примарних компоненти:

· Термоизолациони филц

· Графитни лончић

· СиЦ семенски кристал

· СиЦ изворни материјал

· Отпорни грејач

Током раста кристала, изворни прах сублимира под високом температуром, производећи врсте у парној фази које мигрирају нагоре под температурним градијентом пре него што се таложе на зачменути кристал на нижој температури и формирају један кристал.

Сходно томе, повећање величине СиЦ ПВТ пећи није само питање постизања виших температура. Примарни инжењерски изазови укључују:

а. Одржавање довољног аксијалног температурног градијентада континуирано покреће процес сублимације–транспорт–кристализације.

б. Минимизирање радијалних температурних градијенатаза смањење термичког стреса, спречавање пуцања кристала и сузбијање трансформације политипа.

ц. Очување стабилности термичког пољатоком процеса раста како се изворни прах постепено троши.

д. Одржавање интерфејса за раст кристала који се може контролисатитоком преласка на 8-инчну и будућу производњу СиЦ плочица од 12 инча.

У поређењу са растом кристала силицијума, топлотно поље у СиЦ ПВТ системима мора да обезбеди знатно већу температурну стабилност и прецизнију термичку контролу, што дизајн термалног поља чини једном од најкритичнијих технологија за производњу СиЦ кристала великог пречника.

3. Критична спрега између дизајна опреме и перформанси топлотног поља

Интеракција између конфигурације пећи, дизајна термичког поља, квалитета кристала и трошкова производње може се сажети на следећи начин:

Опрема / варијабла процеса	Одзив топлотног поља	Цристал Куалити Респонсе	Цост Импацт
Већа величина пећи	Већа топлотна инерција и дужи путеви протока гаса	Теже је одржавати уједначеност радијалне температуре	Већи производни капацитет, али повећани трошкови пуштања у рад
Веће термално поље	Побољшана топлотна изолација са смањеним губицима топлоте	Изазовнија контрола нечистоћа кисеоника и угљеника	Нижи трошак амортизације по плочици, али већи трошак компоненте термичког поља
Ларгер Цруцибле	Повећана запремина растопа и веће растварање кисеоника из зидова лончића	Већи ризик од флуктуације концентрације кисеоника и варијације отпорности	Већи капацитет пуњења и смањени трошкови производње по килограму
Дубљи положај топлотног штита	Побољшано хлађење кристала и повећан аксијални температурни градијент (Г)	Потенцијал веће брзине повлачења, али повећан ризик од нестабилности интерфејса	Побољшана продуктивност док је потребна строжа контрола ломљења кристала
Повећана брзина протока аргона	Јаче уклањање нечистоћа и побољшан конвективни пренос топлоте	Ниже концентрације кисеоника и угљеника, али потенцијално веће температурне флуктуације	Повећана потрошња аргона и већи захтеви за вакуум пумпом
Смањени притисак у пећи	Побољшано испаравање и уклањање испарљивих врста	Модификовани механизми депозиције и повратне дифузије	Виши захтеви за перформансе издувног система и поузданост заптивања
Већа брзина повлачења	Повећано ослобађање латентне топлоте захтева јачи капацитет хлађења	Веће В/Г варијације и већи ризик од дислокације	Већа пропусност са потенцијалним смањењем приноса производње
Контрола грејања у више зона	Побољшана управљивост температурног поља	Боља оптимизација облика кристалног интерфејса и транспорта кисеоника	Повећана сложеност опреме и трошкови пуштања у рад
Магнетно поље / ЦЦз технологија	Стабилнија конвекција топљења и континуирано храњење	Побољшана контрола ниске количине кисеоника и уједначеност отпорности	Веће капиталне инвестиције уз омогућавање напредне производње силицијума Н-типа
Вишезонско СиЦ топлотно поље	Независна оптимизација аксијалне погонске силе и равномерности радијалне температуре	Смањена транзиција политипа, густина дислокација и пуцање кристала	Већи принос кристала са повећаном сложеношћу контролног система

Континуирана еволуција опреме за раст кристала показује да топлотно поље више није само пасивни структурални склоп. Уместо тога, постао је интегрисани систем за контролу процеса који истовремено управља преносом топлоте, динамиком флуида, транспортом масе, дистрибуцијом нечистоћа и квалитетом кристала.

Како пречници плочице настављају да се повећавају и полупроводнички материјали постају напреднији, будући системи топлотних поља ће се све више ослањати на дигиталну симулацију, мулти-физичку оптимизацију, интелигентну контролу температуре и прилагођени дизајн компоненти угљеник-графита како би се постигла већа продуктивност, мања густина дефеката и побољшана ефикасност производње.

Семицорек испоручује свеобухватан портфолио високих перформансиграфитикварцкомпоненте за напредне системе термичких поља који се користе у апликацијама за раст силицијум и СиЦ кристала. Наши производи су пројектовани да пруже врхунску термичку стабилност, продужени радни век и изузетну конзистентност процеса. За прилагођена решења или додатне техничке информације слободно контактирајте наш инжењерски тим.

Телефон: +86-13567891907

Емаил: салес@семицорек.цом
