СиГе и Си технологија селективног јеткања

Гате-Алл-Ароунд ФЕТ (ГААФЕТ), као транзисторска архитектура нове генерације која је спремна да замени ФинФЕТ, привукао је значајну пажњу због своје способности да обезбеди супериорну електростатичку контролу и побољшане перформансе на мањим димензијама. Критични корак у производњи ГААФЕТ-а н-типа укључује високу селективностбакрописСиГе:Си наслага пре наношења унутрашњих одстојника, генерисања силицијумских нанолистова и ослобађања канала.

Овај чланак се бави селективнимтехнологије јеткањаукључен у овај процес и уводи две нове методе јеткања — високо оксидативно гасно јеткање без плазме и јеткање атомским слојем (АЛЕ) — које нуде нова решења за постизање високе прецизности и селективности у СиГе јеткању.

СиГе слојеви суперрешетке у ГАА структурама

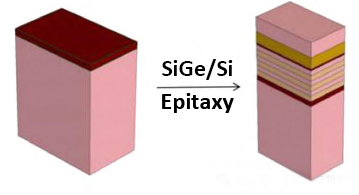

У дизајну ГААФЕТ-а, да би се побољшале перформансе уређаја, наизменични слојеви Си и СиГе суепитаксијално узгајана на силицијумској подлози, формирајући вишеслојну структуру познату као суперрешетка. Ови СиГе слојеви не само да прилагођавају концентрацију носача, већ и побољшавају покретљивост електрона увођењем стреса. Међутим, у наредним корацима процеса, ови слојеви СиГе морају бити прецизно уклоњени уз задржавање силиконских слојева, што захтева високо селективне технологије јеткања.

Методе селективног нагризања СиГе

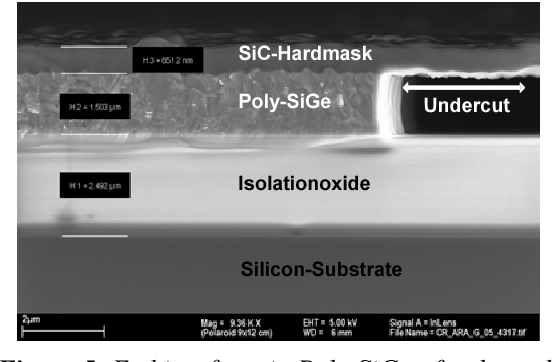

Гравирање без плазме високог оксидативног гаса

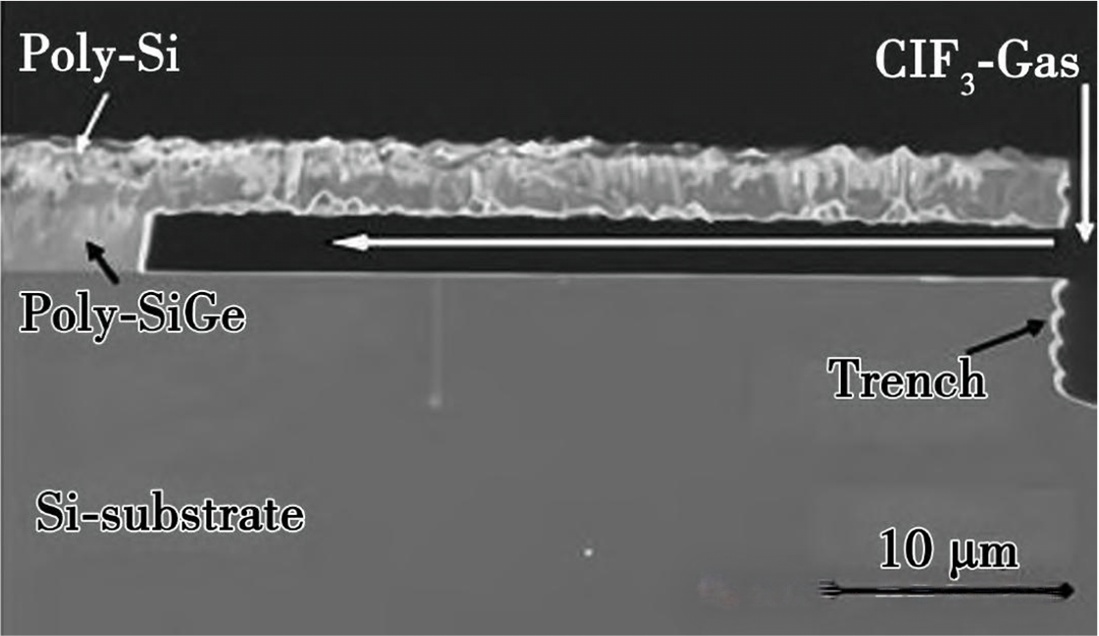

Избор гаса ЦлФ3: Ова метода јеткања користи високо оксидативне гасове са екстремном селективношћу, као што је ЦлФ3, чиме се постиже однос селективности СиГе:Си од 1000-5000. Може се завршити на собној температури без изазивања оштећења плазме.

Ефикасност при ниској температури: Оптимална температура је око 30°Ц, чиме се остварује високо селективно нагризање у условима ниске температуре, избегавајући додатно повећање топлотног буџета, што је кључно за одржавање перформанси уређаја.

Сува околина: Целапроцес гравирањаизводи се у потпуно сувим условима, елиминишући ризик од адхезије структуре.

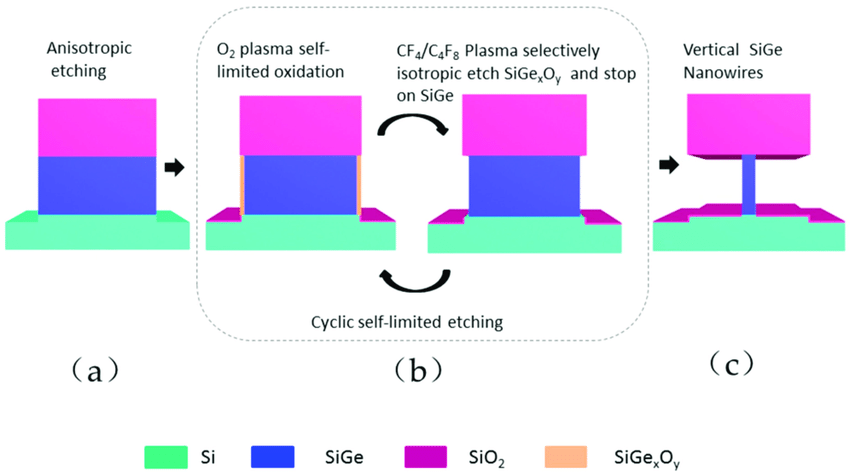

Атомско гравирање слојева (АЛЕ)

Самоограничавајуће карактеристике: АЛЕ је двостепени цикличнитехнологија гравирања, где се прво модификује површина материјала који се угравира, а затим се модификовани слој уклања без утицаја на немодификоване делове. Сваки корак је самоограничавајући, осигуравајући прецизност до нивоа уклањања само неколико атомских слојева истовремено.

Циклично гравирање: Горепоменута два корака се понављају док се не постигне жељена дубина гравирања. Овај процес омогућава АЛЕ да постигнепрецизно нагризање на атомском нивоуу шупљинама малих димензија на унутрашњим зидовима.

Ми у Семицорек-у смо специјализовани заГрафитни раствори обложени СиЦ/ТаЦпримењује се у процесима јеткања у производњи полупроводника, ако имате било каквих питања или су вам потребни додатни детаљи, не устручавајте се да нас контактирате.

Контакт телефон: +86-13567891907

Емаил: салес@семицорек.цом
