Етцхинг анд Етцхед Морпхологи

У процесу производње полупроводничких чипова, ми смо као да градимо небодер на зрну пиринча. Машина за литографију је попут градског планера, користећи "светло" да нацрта нацрт зграде на плочици; док је гравирање као вајар са прецизним алатима, одговоран за прецизно изрезивање канала, рупа и линија према нацрту. Ако пажљиво посматрате пресек ових „канала“, видећете да њихови облици нису уједначени; неки су трапезоидни (шири на врху и ужи на дну), док су други савршени правоугаоници (вертикални бочни зидови). Ови облици нису произвољни; иза њих лежи сложена интеракција физичких и хемијских принципа, који директно одређују перформансе чипа.

И. Основни принципи нагризања: комбинација физичких и хемијских ефеката

Јеткање, једноставно речено, је селективно уклањање материјала који није заштићен фоторезистом. Углавном је подељен у две категорије:

1. Мокро нагризање: Користи хемијске раствараче (као што су киселине и алкалије) за нагризање. То је у суштини чисто хемијска реакција, а правац нагризања је изотропан - то јест, одвија се истом брзином у свим правцима (напред, назад, лево, десно, горе, доле).

2. Дри Етцхинг (Пласма Етцхинг): Ово је данас главна технологија. У вакуумску комору се уводе процесни гасови (као што су гасови који садрже флуор или хлор), а плазма се генерише путем радио-фреквентног напајања. Плазма садржи јоне високе енергије и активне слободне радикале, који заједно раде на урезаној површини.

Суво гравирање може створити различите облике управо зато што може флексибилно комбиновати "физички напад" и "хемијски напад":

Хемијски састав: Одговоран за активне слободне радикале. Они хемијски реагују са материјалом површине плочице, стварајући испарљиве производе који се затим уклањају. Овај напад је изотропан, омогућавајући му да се "провуче" и бочно угризе, лако формирајући трапезоидне облике.

Физички састав: Позитивно наелектрисани јони високе енергије, убрзани електричним пољем, бомбардују површину плочице управно. Слично пескарењу површине, ово "јонско бомбардовање" је анизотропно, првенствено вертикално надоле, и може "праволинијски" да изрезује бочне зидове.

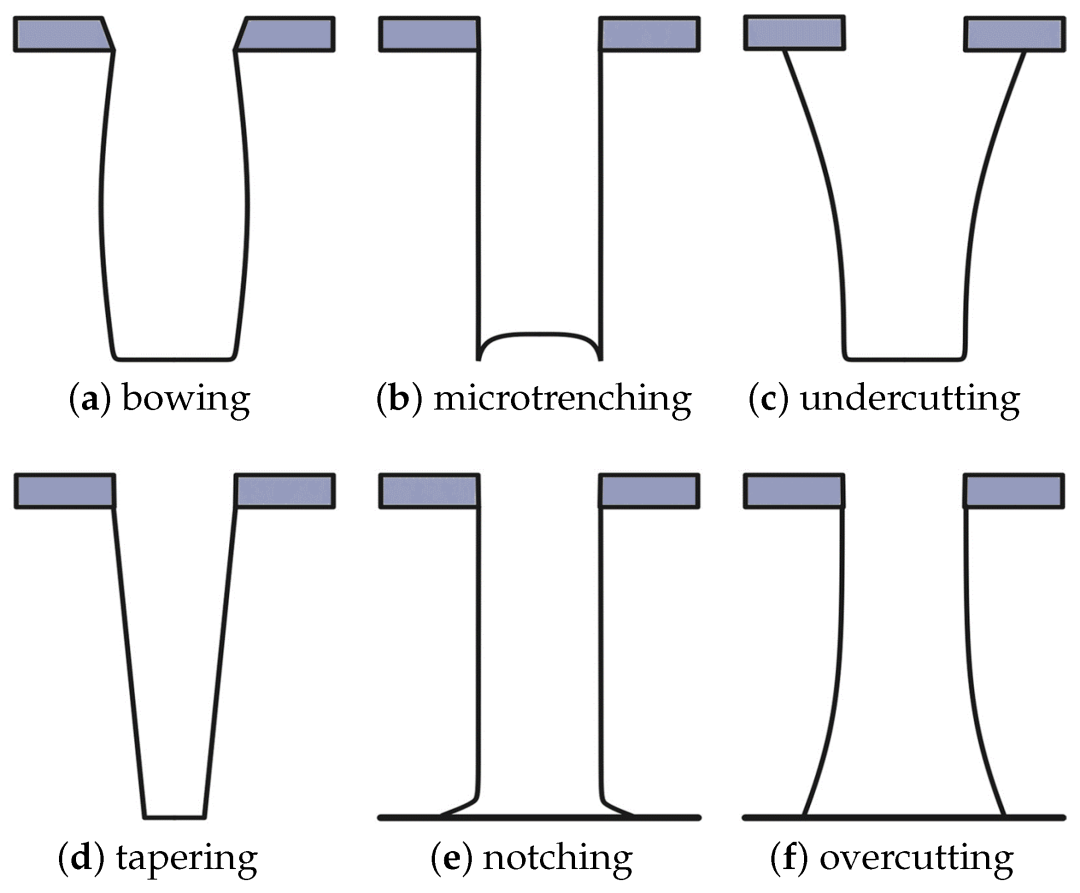

ИИ. Дешифровање два класична профила: рођење трапеза и правоугаоних профила

1. Трапез (конусни профил) – првенствено хемијски напад

Принцип формирања: Када хемијско нагризање доминира процесом, док је физичко бомбардовање слабије, дешава се следеће: гравирање не само да иде надоле, већ и бочно кородира подручје испод фоторезист маске и изложених бочних зидова. Ово доводи до тога да се материјал испод заштићене маске постепено „издубљује“, формирајући коси бочни зид који је шири на врху и ужи на дну, тј. трапез.

Добра покривеност корака: У наредним процесима таложења танког филма, нагнута структура трапеза олакшава равномерно прекривање материјала (као што су метали), избегавајући ломове на стрмим угловима.

Смањено напрезање: нагнута структура боље распршује напон, побољшавајући поузданост уређаја.

Висока толеранција процеса: Релативно лако имплементирати.

2. Правоугаони (вертикални профил) – првенствено физички напад

Принцип формирања: Када физичко бомбардовање јонима доминира процесом, а хемијски састав се пажљиво контролише, формира се правоугаони профил. Јони високе енергије, попут безбројних сићушних пројектила, бомбардују површину плочице скоро вертикално, постижући изузетно високе вертикалне стопе јеткања. Истовремено, јонско бомбардовање формира "пасивациони слој" (нпр. формиран нуспроизводима јеткања) на бочним зидовима; овај заштитни филм ефикасно се одупире бочној корозији од хемијских слободних радикала. На крају крајева, гравирање може да се одвија само вертикално надоле, стварајући правоугаону структуру са бочним зидовима од скоро 90 степени.

У напредним производним процесима, густина транзистора је изузетно велика, а простор изузетно драгоцен.

Највећа верност: Одржава максималну доследност са фотолитографским планом, обезбеђујући тачне критичне димензије (ЦД) уређаја.

Штеди област: Вертикалне структуре омогућавају да се уређаји производе уз минималан отисак, што је кључ за минијатуризацију чипа.
