На које индикаторе треба обратити пажњу при одабиру одговарајућих плочица?

Избор плочица има значајан утицај на развој и производњу полупроводничких уређаја.Ваферизбор треба да буде вођен захтевима специфичних сценарија примене и треба га пажљиво проценити коришћењем следећих кључних метрика.

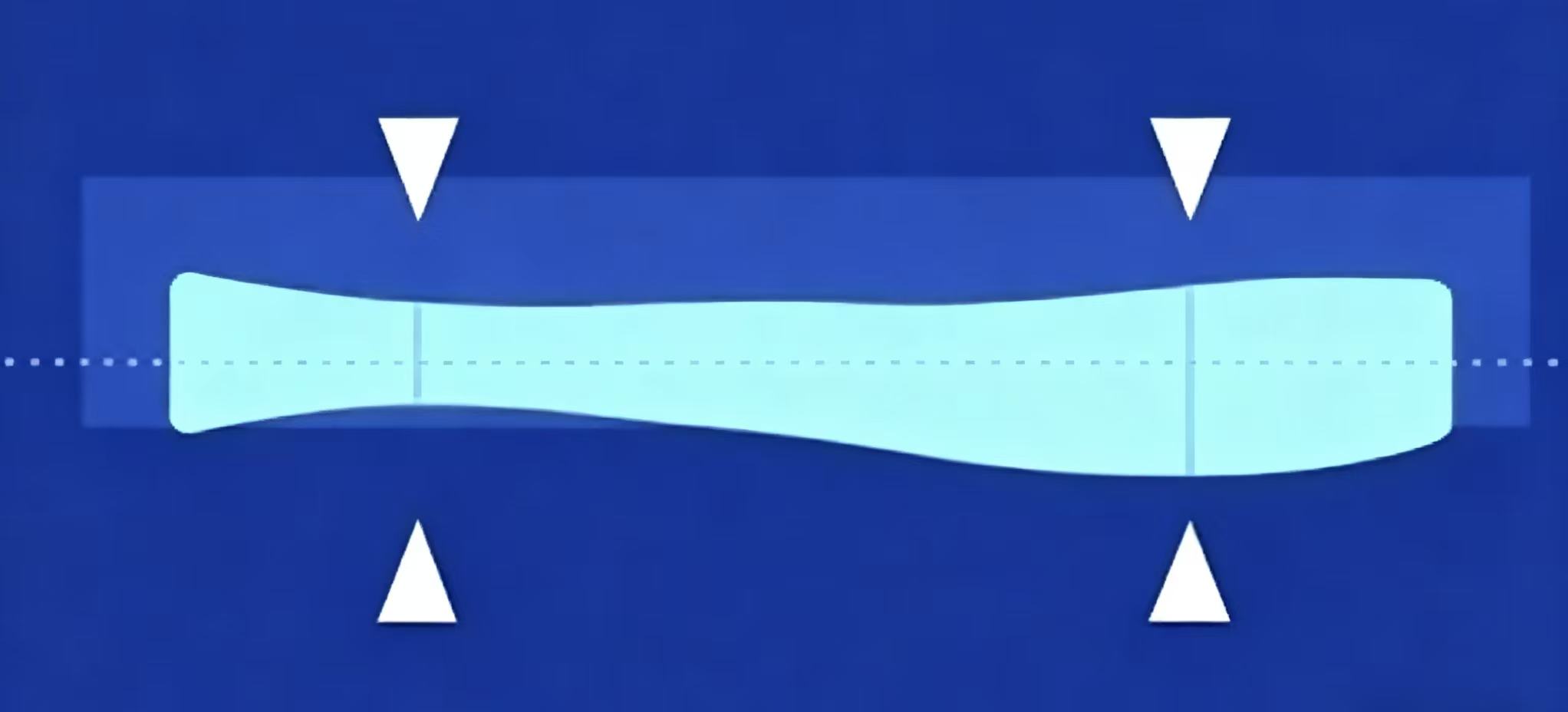

1. Варијација укупне дебљине:

Разлика између максималне и минималне дебљине мерене преко површине плочице позната је као ТТВ.  То је важна метрика за мерење униформности дебљине, а веће перформансе показују мање вредности.

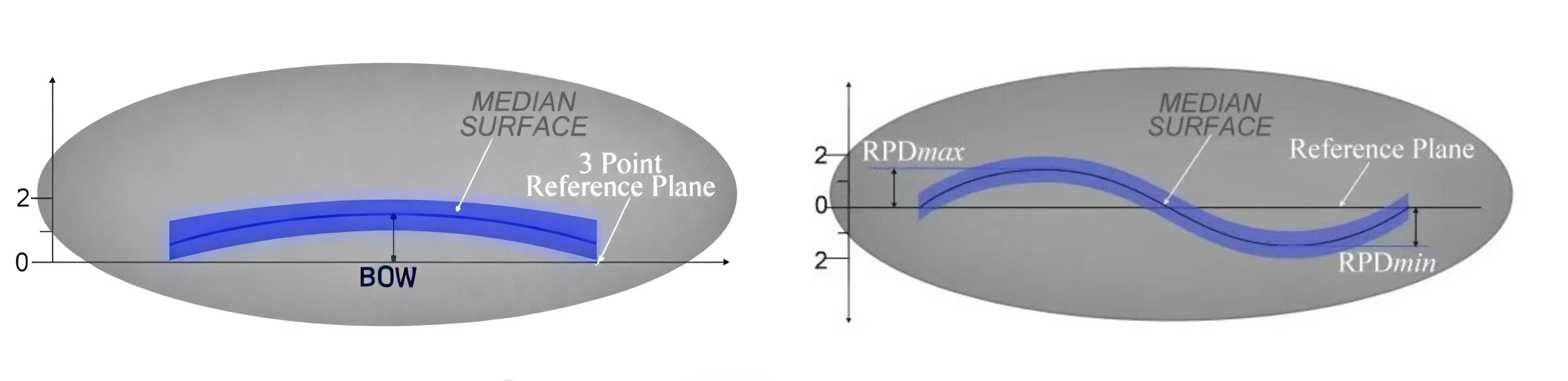

2. Лук и основа:

Индикатор прамца се фокусира на вертикални помак средишње области плочице, што само одражава локално стање савијања. Погодан је за процену сценарија који су осетљиви на локалну равност. Индикатор деформације је користан за процену укупне равности и изобличења јер узима у обзир одступање целе површине плочице и пружа информације о укупној равности за целу плочицу.

3. Честица:

Контаминација честицама на површини плочице може утицати на производњу и перформансе уређаја, тако да је неопходно минимизирати стварање честица током производног процеса и користити посебне процесе чишћења како би се смањила и уклонила контаминација површинских честица.

4. грубост:

Храпавост се односи на индикатор који мери равност површине плочице на микроскопској скали, која се разликује од макроскопске равности. Што је мања храпавост површине, то је површина глаткија. Проблеми као што су неравномерно таложење танког филма, замућене ивице фотолитографског узорка и лоше електричне перформансе могу бити резултат превелике храпавости.

3. Честица:

Дефекти плочице се односе на непотпуне или неправилне структуре решетке узроковане механичком обрадом, које заузврат формирају слојеве оштећења кристала који садрже микроцеви, дислокације, огреботине. То ће оштетити механичка и електрична својства плочице и на крају може довести до квара чипа.

6. Тип проводљивости/допант:

Две врсте плочица су н-тип и п-тип, у зависности од допинг компоненти. Плоче н-типа су типично допиране елементима Групе В да би се постигла проводљивост. Фосфор (П), арсен (Ас) и антимон (Сб) су уобичајени допинг елементи. Плоче типа П су првенствено допиране елементима групе ИИИ, типично бором (Б). Недопирани силицијум се назива унутрашњим силицијумом. Његови унутрашњи атоми су међусобно повезани ковалентним везама да формирају чврсту структуру, што га чини електрични стабилним изолатором. Међутим, у стварној производњи не постоје интринзичне силиконске плочице које су потпуно без нечистоћа.

7. Отпорност:

Контролисање отпорности плочице је од суштинског значаја јер директно утиче на перформансе полупроводничких уређаја. Да би модификовали отпорност плочица, произвођачи их обично допуњују. Веће концентрације допанта резултирају нижом отпорношћу, док ниже концентрације допанта резултирају већом отпорношћу.

У закључку, препоручује се да разјасните накнадне услове процеса и ограничења опреме пре него што изаберете плочице, а затим направите свој избор на основу горе наведених индикатора како бисте осигурали двоструке циљеве скраћивања циклуса развоја полупроводничких уређаја и оптимизације трошкова производње.
