Шта су прстенови у гравуру

У производњи чипова, фотолитографија и гравирање су два уско повезана корака. Фотолитографија претходи нагризању, где се шаблон кола развија на плочици помоћу фоторезиста. Јеткањем се затим уклањају слојеви филма који нису покривени фоторезистом, завршавајући пренос узорка са маске на плочицу и припремајући се за следеће кораке као што је имплантација јона.

Јеткање укључује селективно уклањање непотребног материјала хемијским или физичким методама. Након наношења премаза, отпорног премаза, фотолитографије и развоја, јеткањем се уклања непотребан материјал танког филма изложен на површини плочице, остављајући само жељена подручја. Затим се уклања вишак фоторезиста. Понављање ових корака више пута ствара сложена интегрисана кола. Пошто гравирање укључује уклањање материјала, назива се „процес одузимања“.

Суво јеткање, такође познато као плазма јеткање, је доминантна метода у полупроводничком јеткању. Плазма графичари су широко класификовани у две категорије на основу њихове технологије генерисања плазме и управљања: јеткање капацитивно спрегнутом плазмом (ЦЦП) и индуктивно спрегнуто плазма (ИЦП) нагризање. ЦЦП јеткачи се првенствено користе за јеткање диелектричних материјала, док се ИЦП јеткачи првенствено користе за јеткање силицијума и метала, а познати су и као проводници. Диелектрични грабачи циљају на диелектричне материјале као што су силицијум оксид, силицијум нитрид и хафнијум диоксид, док проводници за гравирање циљају на силицијумске материјале (монокристални силицијум, поликристални силицијум и силицид, итд.) и металне материјале (алуминијум, волфрам, итд.).

У процесу гравирања првенствено ћемо користити две врсте прстенова: фокусне прстенове и штитне прстенове.

Фокусни прстен

Због ивичног ефекта плазме, густина је већа у центру и мања на ивицама. Фокусни прстен, кроз свој прстенасти облик и својства материјала ЦВД СиЦ, генерише специфично електрично поље. Ово поље води и ограничава наелектрисане честице (јоне и електроне) у плазми на површину плочице, посебно на ивици. Ово ефикасно подиже густину плазме на ивици, приближавајући је густини у центру. Ово значајно побољшава уједначеност нагризања на плочици, смањује оштећење ивица и повећава принос.

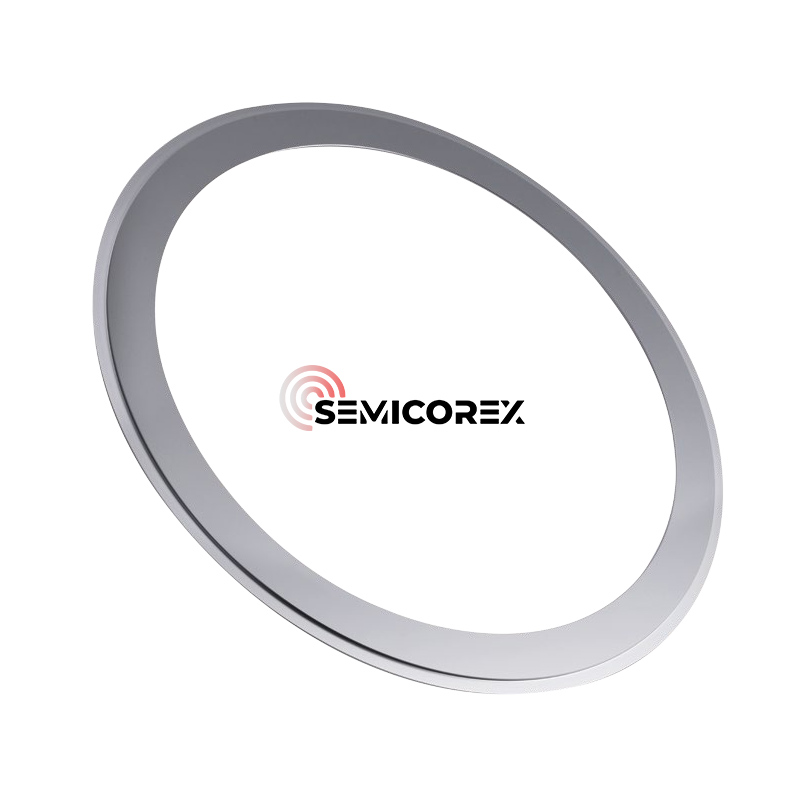

Схиелд Ринг

Обично се налази изван електроде, његова примарна функција је да блокира преливање плазме. У зависности од структуре, може да функционише и као део електроде. Уобичајени материјали укључују ЦВД СиЦ или монокристални силицијум.

Семицорек нуди висок квалитетЦВД СиЦиСилицијумПрстенови за гравирање према потребама купаца. Ако имате било каквих питања или су вам потребни додатни детаљи, не устручавајте се да нас контактирате.
