Разлике између вакуумских и електростатичких стезаљки

Као незаменљиве кључне карике у производњи полупроводника, стабилност и прецизност технологије држања плочица директно утичу на ефикасност производње чипова и квалитет готових уређаја. Вакумске стезне главе и електростатичке стезне главе су два главна решења за држање плочица за производњу полупроводника. Иако обе спадају у стезне главе, оне се у великој мери разликују по структури, карактеристикама перформанси и применљивим сценаријима.

1. Различити принципи рада

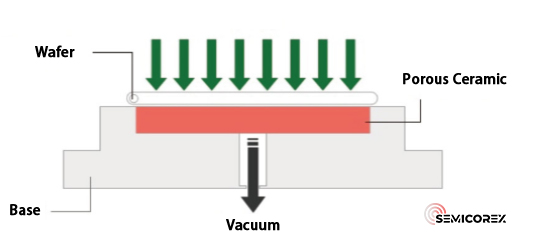

Вакуумске стезне главеослањајте се на негативан притисак да бисте држали облатне на месту. Ваздух се извлачи преко цевовода повезаних са вакуум пумпом, формирајући негативни притисак испод плочице да би се плочице или подлоге чврсто причврстиле на површину стезне главе. Цхуцкова база је прецизно обрађена од керамике или метала, а њена адсорпциона површина се састоји од порозне керамичке плоче уграђене у проврт на бази, са периферијом која је везана и запечаћена за базу.  Повезана са вакуум пумпом кроз унутрашње микропорозне канале керамичке плоче, стезна глава ствара вакуумску зону далеко испод атмосферског притиска, чиме се плочица чврсто причвршћује.

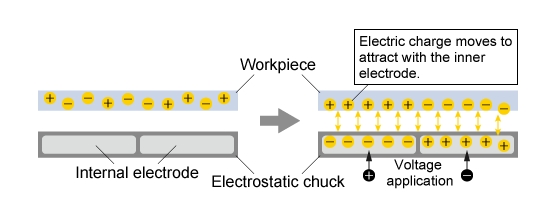

Електростатичке стезне главе имају структуру језгра са електродама уграђеним унутар металне основе, прекривене керамичким диелектричним слојем високих перформанси. Они генеришу електростатичко поље на својој површини да изазову електричне набоје на радним предметима, стварајући електростатичку привлачност за стезање плочица или подлога. Када се примени напон, формира се јако електростатичко поље између електрода, керамичког диелектрика ивафер, пружајући снагу задржавања од неколико хиљада до десетина хиљада Паскала за стабилну фиксацију плочице.

2. Различите предности перформанси

Вакумске стезне главе су компатибилне са плочицама различитих димензија и различитих токова процеса, обезбеђујући стабилну фиксацију плочица током обраде. У поређењу са електростатичким стезним главама, оне се одликују ниским трошковима производње и одржавања због њихове релативно једноставне унутрашње структуре.

Међутим, када се плочице подвргавају процесима који захтевају рад у вакууму или окружењу ниског притиска, као што је хемијско таложење паре, вакуумске стезне главе које се ослањају на разлике у притиску не могу испунити захтеве процеса. Штавише, када се плочице држе на месту помоћу вакуумских стезаљки, ваздушни притисак може проузроковати деформацију плочице, што доводи до одскока након обраде. Ово може резултирати таласастом површином, лошом равношћу и смањеном прецизношћу обраде на обрађеној плочици.

Електростатичке стезне главеусвојите бесконтактну адсорпцију, нудећи конзистентно, равномерно распоређену силу стезања. Ово ефикасно спречава савијање, изобличење и оштећење плочице, чувајући одличну равност за већу прецизност обраде. Опремљене хелијумским хлађењем за равномерну дистрибуцију температуре, електростатичке стезне главе подржавају прецизну регулацију температуре плочице.

Са друге стране, електростатичке стезне главе имају сложену структуру са изузетно строгим стандардима за равност површине, глаткоћу и микроструктуру микрона. Прецизност на нивоу микрона за микро-функције ствара високе техничке баријере у формулацији сировина, синтеровању и завршној обради површине. Контрола температуре остаје кључни технички изазов; Диелектрични ЕСЦ од алуминијум нитрида (АлН) за побољшану дисипацију топлоте укључују још компликованије производне процесе. Строги вишедимензионални технички захтеви подижу цену производа, а редовна провера и одржавање електростатичких система су обавезни да гарантују стабилан рад.

3. Различита главна поља примене

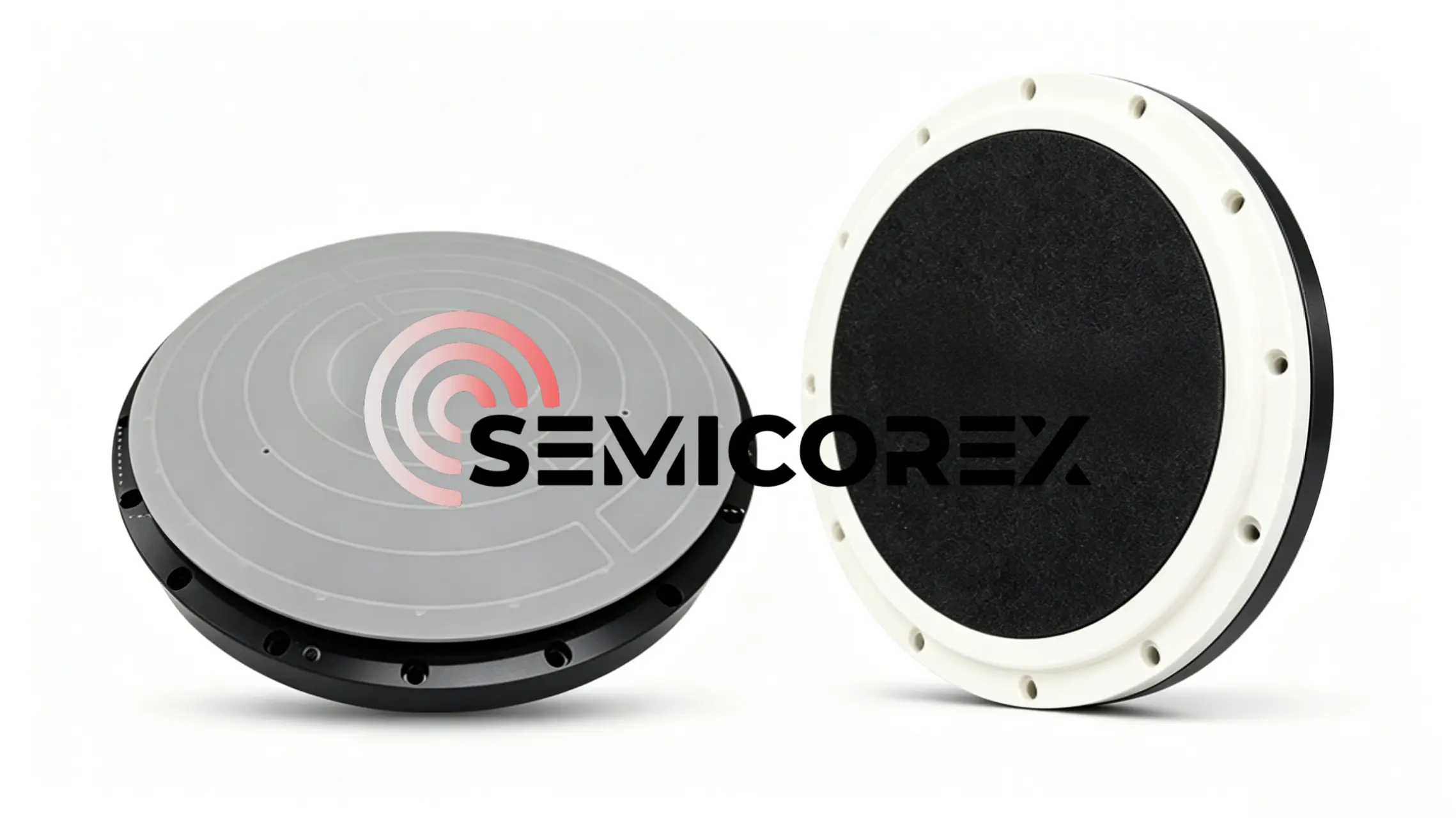

Са високом равношћу, супериорним паралелизмом, густом уједначеном текстуром, високом механичком чврстоћом, уједначеном пропусношћу ваздуха и лаком рекондиционирањем, вакуумске стезне главе се користе за фиксирање и транспорт равних, добро запечаћених радних комада као што су метални лимови и пластичне подлоге. Унутар производње полупроводника, они служе за стањивање плочица, сечење на коцкице, млевење, чишћење и друге процесе обраде плочица, ефикасно решавајући уобичајене проблеме укључујући удубљења плочице, електростатичко распадање чипова и контаминацију честицама.

Дизајниране за равне, непроводне радне предмете, електростатичке стезне главе су ултра чисти носачи плочица намењени вакуумским и плазма окружењима. Они су широко примењени у плазма и вакуумским полупроводничким процесима, укључујући суво нагризање, ПЕЦВД, термални ЦВД, физичко таложење паре (ПВД), имплантацију јона и екстремну ултраљубичасту литографију (ЕУВЛ).
