Производња вафла

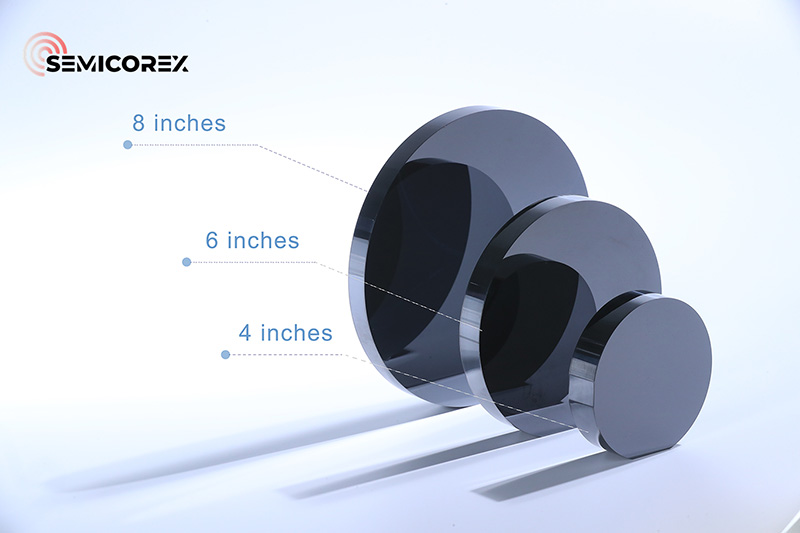

Како технологија напредује, потражња занаполитанкенаставља да расте. Тренутно, главне величине силиконских плочица на домаћем тржишту су 100 мм, 150 мм и 200 мм. Повећање пречника силицијуманаполитанкеможе смањити трошкове производње сваког чипа, што доводи до све веће потражње за 300мм силиконским плочицама. Међутим, већи пречници такође намећу строже захтеве за кључне параметре, као што су равност површине плочице, контрола трагова нечистоћа, унутрашњи дефекти и садржај кисеоника. Сходно томе, производња плочица је постала примарни фокус истраживања у производњи чипова.

Пре него што уђете у производњу плочица, неопходно је разумети основну кристалну структуру.

Разлика у унутрашњој атомској организацији материјала је кључни фактор у разликовању између њих. Кристални материјали, као што су силицијум и германијум, имају атоме распоређене у фиксну периодичну структуру, док некристални материјали, попут пластике, немају овај уређени распоред. Силицијум се појавио као примарни материјал за плочице због своје јединствене структуре, повољних хемијских својстава, природног изобиља и других предности.

Кристални материјали поседују два нивоа атомске организације. Први ниво је структура појединачних атома, формирајући јединичну ћелију која се периодично понавља кроз кристал. Други ниво се односи на укупан распоред ових јединичних ћелија, познат као структура решетке, где атоми заузимају специфичне позиције унутар решетке. Број атома у јединичној ћелији, њихов релативни положај и енергија везе између њих одређују различита својства материјала. Кристална структура силицијума је категорисана као дијамантска структура, састављена од два сета кубних решетки центрираних на лице, померених дуж дијагонале за једну четвртину дужине дијагонале.

Карактеристике периодичности и симетрије у кристалима захтевају једноставнији метод за описивање положаја атома уместо коришћења универзалног тродимензионалног правоугаоног координатног система. Да бисмо боље описали атомску дистрибуцију у кристалу на основу периодичности његове решетке, бирамо јединичну ћелију према три водећа принципа. Ова јединична ћелија ефективно одражава периодичност и симетрију кристала и служи као најмања јединица која се понавља. Када се одреде атомске координате унутар јединичне ћелије, лако можемо закључити релативне положаје честица у целом кристалу. Успостављањем координатног система заснованог на три ивична вектора јединичне ћелије, можемо значајно поједноставити процес описивања кристалне структуре.

Кристална раван се дефинише као равна површина формирана распоредом атома, јона или молекула унутар кристала. Насупрот томе, правац кристала се односи на специфичну оријентацију ових атомских аранжмана.

Кристалне равни су представљене коришћењем Милерових индекса. Типично, заграде () означавају равни кристала, угласте заграде [] означавају правце кристала, угаоне заграде <> означавају породице праваца кристала, а витичасте заграде {} представљају породице кристалних равни. У производњи полупроводника, најчешће коришћене кристалне равни за силицијумске плочице су (100), (110) и (111). Свака кристална раван поседује јединствене карактеристике, што их чини погодним за различите производне процесе.

На пример, (100) кристалне равни се претежно користе у производњи МОС уређаја због својих повољних површинских својстава, што олакшава контролу над граничним напоном. Поред тога, плочице са (100) кристалних равни су лакше за руковање током обраде и имају релативно равне површине, што их чини идеалним за производњу великих интегрисаних кола. Насупрот томе, (111) кристалне равни, које имају већу атомску густину и ниже трошкове раста, често се користе у биполарним уређајима. Ове равни се могу постићи пажљивим управљањем правцем кристала током процеса раста одабиром одговарајућег правца зачетног кристала.

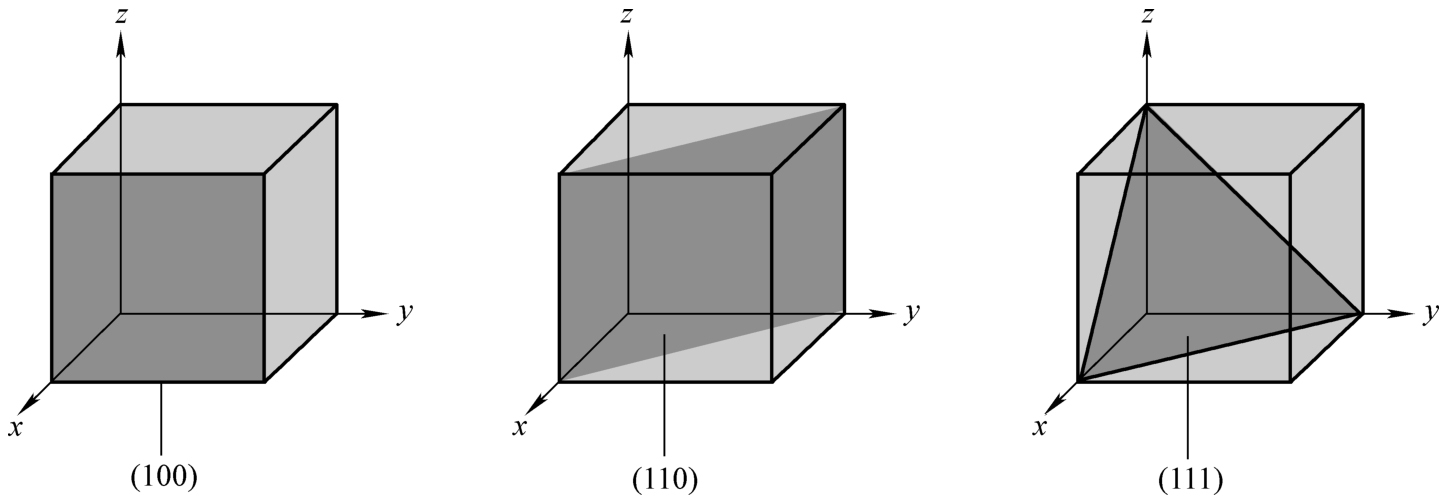

Кристална раван (100) је паралелна са И-З осом и сече Кс-осу у тачки у којој је јединична вредност 1. (110) кристална раван сече и Кс и И осу, док (111) кристална раван сече све три осе: Кс, И и З.

У структурној перспективи, (100) кристална раван формира квадратни облик, док (111) кристална раван поприма троугласти облик. Због варијација у структури између различитих кристалних равни, начин на који се плочица ломи такође се разликује. Облатне оријентисане дуж <100> имају тенденцију да се разбију у квадратне облике или стварају ломове под правим углом (90°), док се оне оријентисане дуж <111> разбијају на троугласте фрагменте.

С обзиром на јединствена хемијска, електрична и физичка својства повезана са унутрашњим структурама кристала, специфична кристална оријентација плочице значајно утиче на њену укупну перформансу. Сходно томе, кључно је одржавати строгу контролу над оријентацијом кристала током процеса припреме.
