Керамичке вакуумске стезне главе

Керамичке вакуумске стезне главесу алати који се користе за стезање и ношење полупроводничких плочица у производњи полупроводничких плочица. Одликују се високом равношћу и паралелношћу, густом и уједначеном структуром, великом чврстоћом, добром пропусношћу ваздуха, уједначеном адсорпционом силом и лакоћом сечења. Погодни су за процесе као што су стањивање, сечење, млевење, чишћење и обрада у производњи полупроводничких плочица, ефикасно решавајући многе проблеме као што су отисци плочице, електростатички слом чипа и контаминација честицама. У практичној примени постижу изузетно висок квалитет обраде полупроводничких плочица.

Улога керамичке вакуумске стезне главе

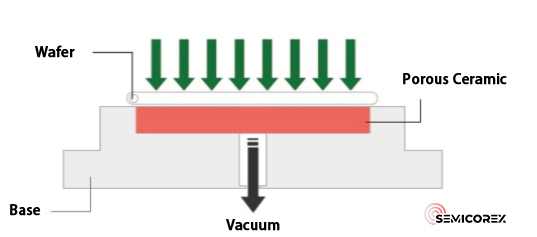

A керамичка вакуумска стезна главаје ултра-прецизан процесни уређај заснован на принципу вакуум адсорпције. Првенствено је направљен од напредних керамичких материјала као што су глиница, алуминијум нитрид или силицијум карбид. Преко прецизно обрађених вакуумских канала или порозних структура на својој адсорпционој површини, повезује се са спољним вакуумским системом да би формирао једнолично поље негативног притиска.

У врхунској производњи као што су полупроводници и дисплеји, основна вредност керамичких вакуумских стезаљки лежи у њиховој способности да елиминишу традиционалне механичке методе стезања. Користећи само равномерно распоређену адсорпциону силу, они могу чврсто да држе ултра танке и ултра ломљиве плочице или стаклене подлоге без контакта или контаминације честицама током целог процеса. Истовремено, захваљујући својој равности површине наноразмера, изузетно високој крутости и одличној термохемијској стабилности, може да обезбеди скоро савршену референтну површину за позиционирање радног комада у тешким процесним окружењима, чиме се обезбеђује тачност и принос критичних процеса као што су фотолитографија, инспекција и брушење.

Зашто керамика

У сценаријима врхунске производње, стезне главе нису само "адсорпциони алати", већ су кључни елементи који директно одређују стабилност процеса и принос производа. Међу бројним материјалима, керамички материјали су широко бирани, што прецизно одражава како напредни керамички материјали систематски решавају болне тачке у индустрији. Из инжењерске перспективе, ово се може сажети као "четири висока" захтева:

(1) Висока равност и висока крутост

У процесима производње полупроводника и дисплеја, силицијумске плочице и стаклене подлоге којима се рукује и које се обрађују често су изузетно танке, са дебљином до десетина микрометара. На таквим размерама, свако мало савијање, вибрација или неуједначено локално напрезање могу довести до лома плочице, савијања или чак директно утицати на тачност поравнања критичних процеса као што је фотолитографија.

Напредни керамички материјали (као што су глиница и силицијум карбид) могу постићи равност испод микрометара или чак нанометарског нивоа кроз прецизно синтеровање и процесе високопрецизног брушења и полирања. Истовремено, њихов високи модул еластичности даје стезној глави изузетно високу структурну крутост, обезбеђујући скоро никакву деформацију под вакуумском адсорпцијом, чиме се обезбеђује апсолутно стабилна референтна раван за процес.

(2) Висока чистоћа и хемијска инертност

Радионице за производњу полупроводника имају изузетно строге захтеве за чистоћом. Процесна опрема не само да мора да буде без контаминације честицама, већ и да спречи ослобађање металних јона и да издржи вишекратно излагање разним хемикалијама за чишћење.

Керамика, као неоргански неметални материјали, има густу и глатку површину, што је чини мање склоном стварању честица. Штавише, они су немагнетни, не садрже металне елементе који се могу мигрирати и показују изузетно високу хемијску стабилност. Одржавају стабилне перформансе у јаким киселинама, јаким алкалијама и окружењима органских растварача, што их чини идеалним за дуготрајну примену у процесима чистих просторија високог нивоа.

(3) Висока издржљивост и дугорочна стабилност

На аутоматизованим производним линијама које раде 24 сата дневно, 7 дана у недељи, керамичке стезне главе морају да издрже хиљаде циклуса адсорпције и ослобађања и да се суоче са дуготрајним температурним флуктуацијама, па чак и у процесним окружењима високе температуре. Ово поставља изузетно високе захтеве за отпорност материјала на хабање, отпорност на замор и термичку стабилност.

У поређењу са металима или полимерима, керамика има већу тврдоћу и отпорност на хабање, а њихово понашање при термичком ширењу је стабилно, што их чини мање склоним пузању или деградацији перформанси. Његов животни век је типично знатно дужи него код традиционалних стезних глава, са нижом учесталошћу одржавања и замене, што га чини економичнијим у смислу укупних трошкова животног циклуса.

(4) Високо интегрисани функционални дизајн

У напреднијим полупроводничким процесима, функција керамичких стезаљки више није ограничена на вакуумску адсорпцију. На пример, у вакуум коморама које се користе за суво нагризање и таложење танког филма (ЦВД/ПВД), традиционалне вакуумске адсорпционе рупе могу пореметити атмосферу и расподелу притиска унутар коморе.

У овом тренутку, "електростатичка стезна глава (ЕСЦ)" постаје кључно решење. ЕСЦ користе електростатичку силу коју генерише керамички диелектрични слој под примењеним електричним пољем за адсорбовање плочица. Ово не само да избегава мешање вакуумских рупа у процесном окружењу, већ и интегрише грејаче и канале за хлађење унутар стезне главе, омогућавајући прецизну контролу температуре плочице (од ниских температура до изнад 500°Ц), што је кључна основа за успешну имплементацију напредних процеса.

Сценарио примене

Керамичке стезне главе се широко користе у врхунским производним областима као што су полупроводници, дисплеји, фотонапонски уређаји и прецизна оптика.

У полупроводничким процесима, они служе као кључне платформе за фотолитографију, гравирање, полирање и инспекцију. У индустрији дисплеј панела, они пружају стабилну подршку и транспорт за велике, ултра танке стаклене подлоге. У производњи фотонапонских ћелија, они обезбеђују безбедно руковање танким, ломљивим силиконским плочицама током сечења и тестирања.

Њихова основна вредност лежи у обезбеђивању прецизног решења за причвршћивање за ултра танке, ултра равне и ултра ломљиве радне предмете без механичког напрезања или контаминације честицама, чинећи камен темељац за обезбеђивање високог приноса и ефикасности у модерној прецизној производњи.
